电磁流量计

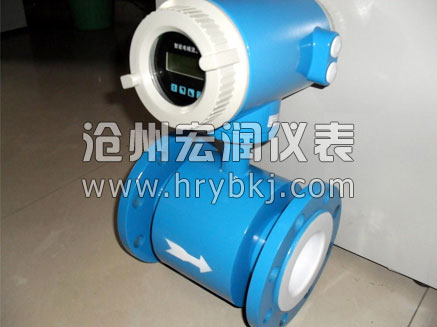

四氟衬里电磁流量计
添加时间:2016-07-22


四氟衬里电磁流量计用聚四氟乙烯(PTFE)管材做的电磁流量计的传感器衬里,它与传感器测量管管壁一般不粘贴,因此,对真空负压是敏感的。管道内真空会抽瘪聚四氟乙烯衬里,使衬里呈波浪型拱起——典型的负压破坏形态,这样破坏了电极的密封,传感器就不能工作了。因此,PTFE衬里的传感器不能用于负压系统,也应尽可能避免安装在可能产生瞬间负压的地方。

四氟衬里电磁流量计原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速v的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后,可显示流体流量,并能输出脉冲,模拟电流等信号,用于流量的控制和调节。
